Комплект приводов для распашных ворот AN-Motors ATW-400KIT

AN‑Motors ATW‑400KIT — это комплект электромеханических телескопических приводов для автоматизации распашных ворот. Он производится под брендом AN‑Motors, который входит в группу компаний «АЛЮТЕХ», поэтому автоматика сочетает проверенные инженерные решения и современные функции. Комплект подходит для большинства частных домов с двухстворчатыми въездными воротами и рассчитан на створки весом до 300 кг каждая.

Технические характеристики

• Макс. вес / ширина створки: до 300 кг / до 2,5 м (каждая)

• Макс. угол открытия: до 120° (открытие наружу или во двор)

• Тип привода: телескопический, электромеханический

• Тяговое усилие: максимальное 3400 Н

• Скорость движения: 16 мм/с

• Потребляемая мощность: 240 Вт

• Напряжение питания / Частота: 230 В, 50 Гц (±10%)

• Интенсивность использования (ПВР): 25%

• Ресурс работы: не менее 25 000 циклов

• Класс защиты (корпус / блок управления): IP54 / IP65

• Диапазон рабочих температур: –30…+65 °C

Особенности конструкции

Приводы ATW‑400KIT собраны на надёжной механике, которая должна прослужить долго даже в сложных условиях.

• Износостойкий механизм: В основе лежит неразрывный червячный вал в паре с ведущей бронзовой шестерней, а статор двигателя выполнен с медной обмоткой — это снижает риск поломок и увеличивает ресурс привода до заявленных 25 000 циклов.

• Всепогодная защита: Прочный корпус привода имеет класс пылевлагозащиты IP54, что делает его устойчивым к дождю и пыли. Блок управления при этом имеет класс защиты IP65, поэтому его можно смело устанавливать на улице.

• Морозостойкость: В редуктор залита консистентная смазка, которая сохраняет работоспособность при температуре до –30 °C. Ворота будут открываться стабильно даже в сильные морозы.

• Защита от скачков напряжения: Приводы способны работать в широком диапазоне напряжений 200–250 В, что актуально для нестабильных сельских электросетей.

Функции безопасности

• Автоматическое закрытие: Можно настроить автозакрытие по таймеру или по сигналу с фотоэлементов (ворота закроются, когда путь свободен)

• Режим «Калитка»: Возможность открыть одну створку для прохода человека или велосипедиста

• Плавный старт и торможение: Обеспечивает бережную работу и предотвращает рывки створок

• Возможность подключения аксессуаров: Можно подключить сигнальную лампу, фотоэлементы безопасности, внешнюю антенну

Простая настройка

Настройка комплекта выполняется с помощью трёх потенциометров и кнопок на блоке управления. Индикация отображается на встроенном ЖК-дисплее:

• SD.SPEED — настройка медленной скорости

• POWER — регулировка усилия привода на штатной скорости

• SENS — регулировка усилия привода по определению препятствий по току

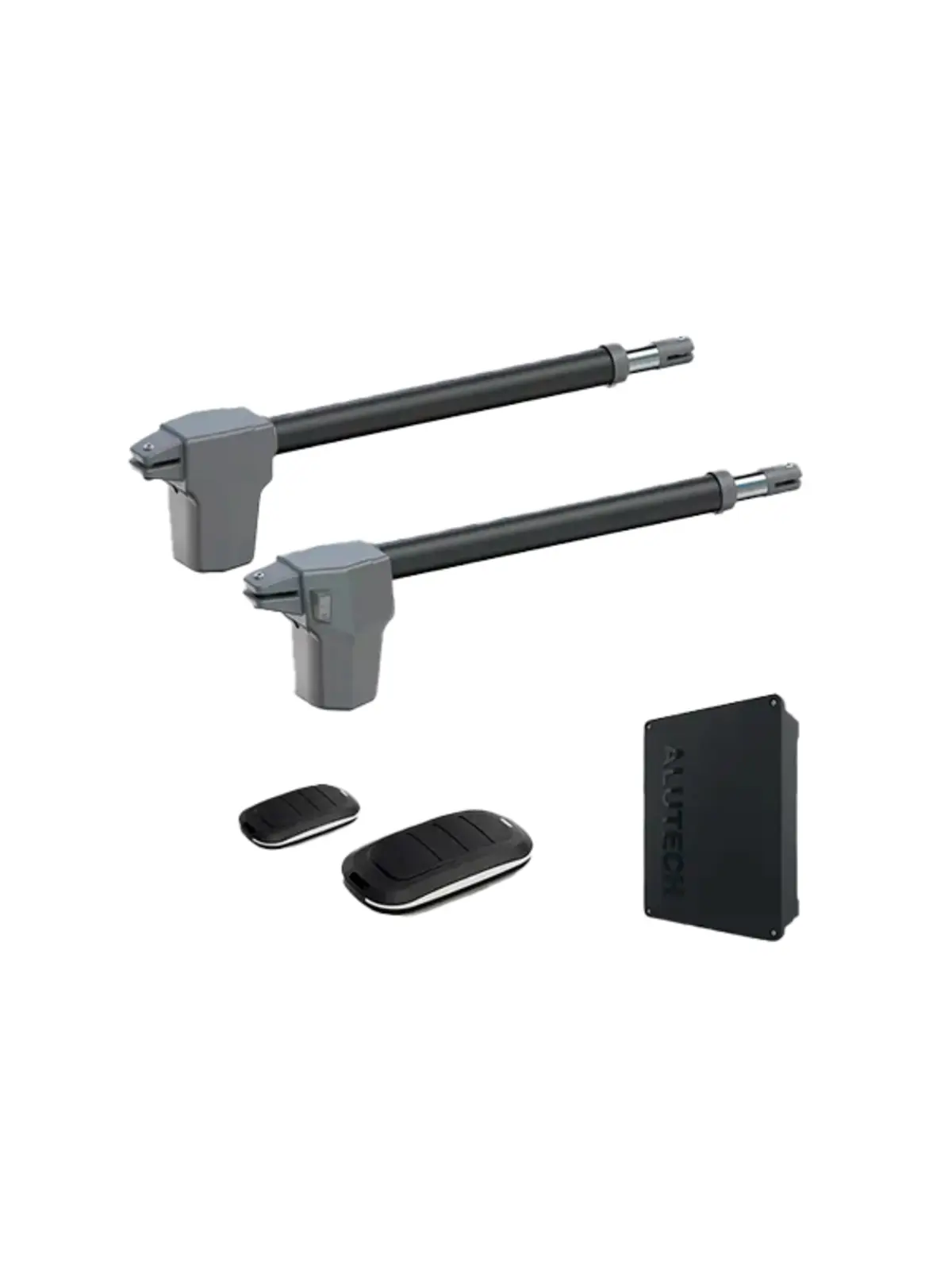

Комплектация

В стандартный комплект ATW-400KIT входит:

• Левый и правый телескопические приводы

• Блок управления CUSD-ATW со встроенным радиоприёмником

• 2 четырехканальных пульта дистанционного управления AT-4L

• Монтажный комплект

• 2 ключа для аварийной ручной разблокировки

• Руководство по монтажу и эксплуатации
