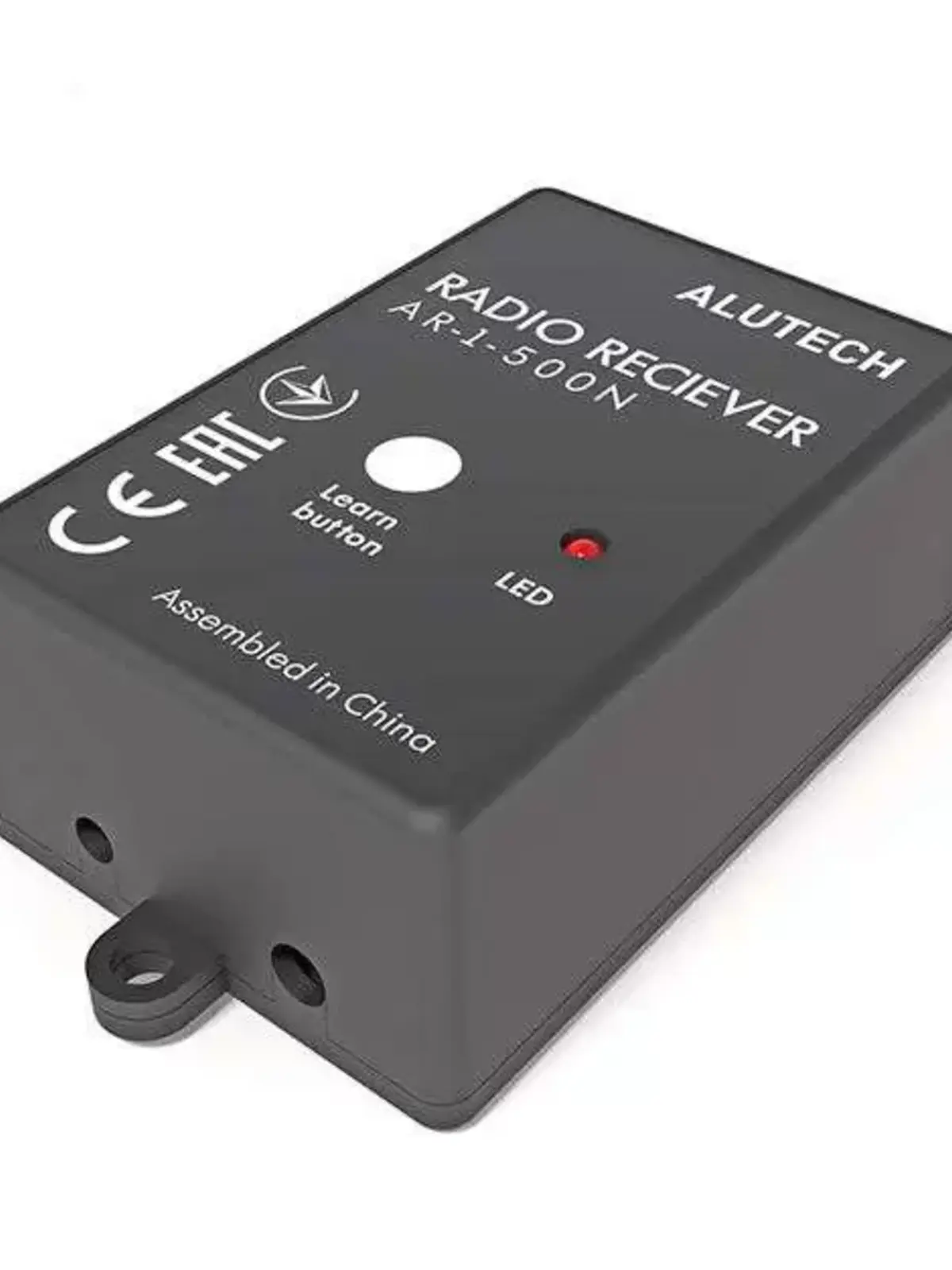

Универсальный радиоприёмник AR-1-500N

Описание

ALUTECH AR-1-500N — это одноканальный радиоприёмник, который выступает в роли «переводчика» между вашим пультом и автоматикой. Его основная задача — добавить функцию радиоуправления к устройствам, где она изначально не была предусмотрена, или заменить штатный, но вышедший из строя приёмный модуль.

Получив радиосигнал от совместимого пульта, внутреннее реле устройства замыкает свои контакты примерно на 1 секунду, имитируя нажатие кнопки для управления воротами.

Технические характеристики

• Количество каналов: 1
• Рабочая частота: 433,92 МГц
• Напряжение питания: 12–24 В (AC/DC)
• Ток потребления: ≤ 18 мА
• Тип выхода: Нормально-открытый (NO) контакт реле
• Нагрузка на выходе: 0.5A / 24V DC или 0.25A / 125V AC
• Количество пультов: До 500 штук
• Степень защиты (IP): IP40 (защита от пыли, установка только в помещении)
• Рабочая температура: От -20 °C до +50 °C
• Габариты (Д×Ш×В): 78 × 44 × 25 мм
• Вес: 75 граммов

Ключевые особенности

Универсальность: Устройство совместимо с безграничным количеством моделей автоматики, главное, чтобы к их контроллеру можно было подключить внешнюю кнопку.

Совместимость с пультами: Работает с популярными брелоками AT-4, AT-4A и AT-4N от АЛЮТЕХ. Это значит, что вы можете открывать ворота вашим привычным пультом, даже если встроенный в привод приёмник по какой-то причине не работает.

Поддержка динамического кода: Обеспечивает высокую степень защиты, так как пульт и приёмник используют уникальный меняющийся код для каждой команды, что предотвращает его перехват и копирование.

Простота и компактность: Лёгкий корпус (всего 75 г) с уже припаянным кабелем для подключения упрощает его размещение внутри блока управления или другого оборудования.

Комплектация

В комплект поставки входит:

• Универсальный радиоприёмник — 1 шт.
• Руководство по эксплуатации.
• Двухсторонний скотч для простоты монтажа.
• Фирменная упаковка с транспортной лентой.

Обратите внимание: Крепёжные винты в комплект не входят. Если вы планируете закреплять приёмник саморезами, подготовьте их заранее.

Монтаж и настройка

Установка приёмника не требует глубоких технических знаний. Процесс состоит из нескольких простых шагов:

Место установки: Приёмник крепится внутри блока управления ворот или в любом другом сухом и защищённом от влаги месте.

Подключение: Три провода подключаются к соответствующим клеммам: два для питания (12–24 В), и один к управляющему входу («кнопке») вашего привода.

Программирование:

• Чтобы добавить пульт, нажмите кнопку LEARN на приёмнике, после чего индикатор начнёт мигать. Затем нажмите нужную кнопку на пульте, и затем снова нажмите кнопку на пульте, чтобы подтвердить запись.
• Чтобы удалить пульт, удерживайте кнопку LEARN около 8 секунд. Светодиод несколько раз моргнёт и погаснет — это будет означать, что память очищена.
